SO-E2-960在制氧機的應用
更新時間：2024-08-23 10:00:08
應用介紹
1、制氧機市場背景：
近年來，隨著人民生活水平的提高，人們對自身的健康更加關注，其中氧療和氧保健作為增強體質、預防疾病的一種新技術正逐漸被接受和推廣。家用制氧機這一新興行業也隨之悄然興起，并表現出了強勁的增長趨勢。
2、制氧機市場前景：
目前，家用制氧機已廣泛應用于心血管疾病、腦血管疾病、呼吸系統疾病、高原反應與高原病、老年病、兒童呼吸道感染疾病、睡眠性低氧血癥及煤氣中毒缺氧等疾病的配合治療；適用于家庭、保健站、衛生所、醫院、療養院、干休所、美容院、健身中心、酒吧、氧吧、賓館、高原哨所、體育訓練中心等場所；是廣大學生、白領、運動員、老年人、孕婦、胎兒等進行腦力和體力恢復、輔助治療和生理保健的家庭伴旅。
3、制氧機工作原理：
變壓吸附是利用不同壓力下吸附劑對空氣中氧、氮的吸附容量和選擇性不同進行氮，氧分離。變壓吸附式制氧機產氧濃度可以達到95%，并且能夠通過調整流量實現對濃度的控制，即使在高原大氣稀薄的地區也能實現高濃度供氧。

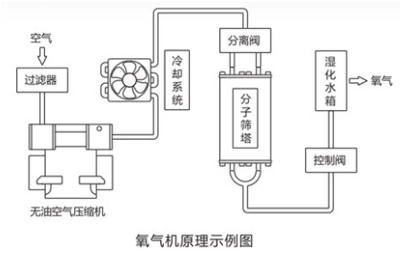

4、制氧機工作流程：
醫用制氧機以變壓吸附(PSA)技術為基礎，從空氣中提取氧氣的新型設備，其利用分子篩物理吸附和解吸技術在制氧機內裝填分子篩，在加壓時可將空氣中氮?dú)馕剑Ｓ嗟奈幢晃盏难鯕獗皇占饋恚?jīng)過凈化處理后即成為高純度的氧氣。具體工作過程為壓縮空氣經空氣純化干燥機凈化后，通過切換閥進入吸附塔。在吸附塔內，氮?dú)獗环肿雍Y吸附，氧氣在吸附塔頂部被聚積后進入氧氣儲罐，再經除異味、除塵過濾器和除菌過濾器過濾即獲得合格的醫用氧氣。
5、制氧機技術參數：
根據統計材料分析，國內家用制氧機廠家多采用變壓吸附式制氧，不同廠家根據市場需求，進行了不同規格型號產品的設計開發和生產。按產氧量分為2L/min、3L/min、4L/min和5L/min制氧機。輸出壓力范圍一般為0.04~0.06MPa(相對壓力)，產氧濃度均大于90%。但由于各制氧機廠家技術優勢不同，其產品的體積、重量、能耗、噪音也有較大差別，尤其是家用制氧機用于病人吸氧時，要求其噪音盡可能降低，以免打擾病人的睡眠。
在這里，深圳市新世聯科技有限公司給大家推薦一款檢測氧氣的傳感器SO-E2-960，這款傳感器是奧地利Sensore專門為檢測氧氣研發的極限電流氧傳感器。
一、氧氣傳感器SO-E2-960工作原理
因?yàn)樵谘趸嗠娊赓|(zhì)中電流的載體是氧離子，所以當電壓施加到氧化鋯電解槽時，氧氣通過氧化鋯盤被抽到陽極。如果給電解槽陰極加上一個帶孔的蓋子，氧氣流向陰極的速率就會受到限制。受到這個速率的限制，隨著所施加的電壓逐漸增加，電解槽內的電流會達到飽和。這個飽和電流被稱為極限電流，它與周邊環境中的氧氣濃度成正比。
二、氧氣傳感器SO-E2-960的相關參數
1、測量范圍廣，1%~96%氧氣
2、高精度，±1% O2
3、耐高溫，最高350℃
4、傳感器信號對溫度的依賴性小，0.034 %測量信號 / °C環境溫度
5、使用壽命長，20000小時

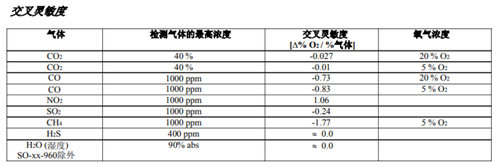

6、交叉靈敏度低
氧氣傳感器SO-E2-960搭配的板子

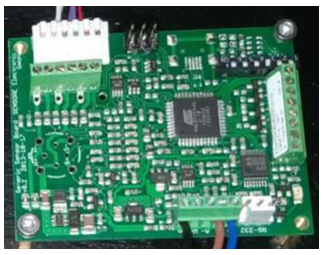

1、GSB板子
輸入：
12Vdc (可能范圍6-25Vdc)
功耗：
標準功耗 200mA @ 12Vdc
輸出：
①模擬0-5V (Vout)
②模擬 4-20mA (Iout)
③通過RS232生成數字輸出
2、EDAB板子
輸入：
7-30 VDC 或6 VDC(可選)
功耗：
功耗大約是2.5 – 3.0瓦特
輸出：
①線性輸出信號 0–5 V DC (利用可選軟件可調節更低的輸出電壓)
②4個可編程的報警閾值 (利用可選軟件可進行編程)
