SO-D0-250在監測SF6中的應用

更新時間：2024-11-25 13:53:23

應用介紹

1、為什么需要監測SF6

SF6氣體有著良好的絕緣性和滅弧性能，已經在變電站的高壓電氣開關設備領域得到了充分的利用。但是，由于高壓電器開關設備的制造和安裝有著一定的差異，以及使用時間過久后會出現產品材料老化的現象，因此SF6高壓電氣開關設備在生產運行中存在著氣體泄漏現象，這將會影響設備的正常運行，也會給工作人員的人身安全帶來一定的安全隱患。

《國家電網公司電力安全工作規程》規定，在相關場所必須安裝氧氣和SF6檢測報警裝置，并安裝必要的通風換氣裝置。因此，實現對開關室內環境的在線監測、實時報警和通風控制具有十分重要的意義。

六氟化硫氣體90%左右用于電力工業設備絕緣和滅弧。這種場合的六氟化硫一旦泄漏，因投運后設備在投切過程中產生的電弧將導致封閉高壓電力設備腔體內眾多氟化物、硫化物的生成。這些氟化物和硫化物絕大部分是毒性甚至劇毒的，雖然滅弧后會迅速合成還原回原有氣體，但仍有相當比重的化學混合有毒氣體產生。偶爾性比如工程安裝接觸這些泄漏后的混合氣體，對人體無影響。但長期接觸比如電力檢修、巡檢等工作人員，則必須注意進入裝有六氟化硫電氣設備室內應提前排風或安裝六氟化硫泄漏在線監控報警系統，以絕對保障人員安全。




2、怎么監測SF6

六氟化硫與氧氣反應方程式為：2SF6+O2→2SOF2+8F。當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。



3、監測SF6的技術參數

純凈的SF6氣體雖然無毒，但在工作場所要防止SF6氣體的濃度上升到缺氧的水平。我國規定，操作間空氣中六氟化硫氣體的允許濃度不大于6g/m3或空氣中氧含量應大于18％；短期接觸，空氣中六氟化硫氣體的允許濃度不大于7.5g／m3。



在這里，深圳市新世聯科技有限公司給大家推薦一款檢測氧氣的傳感器SO-D0-250，這款傳感器是奧地利Sensore專門為檢測氧氣研發的極限電流氧傳感器。




一、氧氣傳感器SO-D0-250工作原理

因為在氧化鋯電解質中電流的載體是氧離子，所以當電壓施加到氧化鋯電解槽時，氧氣通過氧化鋯盤被抽到陽極。如果給電解槽陰極加上一個帶孔的蓋子，氧氣流向陰極的速率就會受到限制。受到這個速率的限制，隨著所施加的電壓逐漸增加，電解槽內的電流會達到飽和。這個飽和電流被稱為極限電流，它與周邊環境中的氧氣濃度成正比。



二、氧氣傳感器SO-D0-250的相關參數

1、測量范圍廣，0.1%~25%氧氣

2、高精度，±0.25% O2

3、溫度范圍廣，-20℃~+350℃

4、傳感器信號對溫度的依賴性小，0.034 %測量信號 / °C環境溫度

5、靈活度高，輸出100 uA – 200 uA，可自建放大電路，也可搭配板子使用

6、便于安裝，帶有螺紋結構，安裝后，傳感器牢固性可靠

7、使用壽命長，20000小時

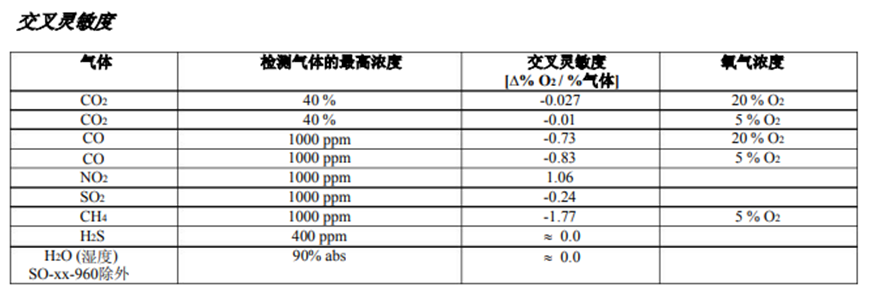

8、交叉靈敏度低




三、氧氣傳感器SO-D0-250搭配的板子

1、GSB板子

輸入：

12Vdc (可能范圍6-25Vdc)

功耗：

標準功耗 200mA @ 12Vdc

輸出：

①模擬0-5V (Vout)

②模擬 4-20mA (Iout)

③通過RS232生成數字輸出

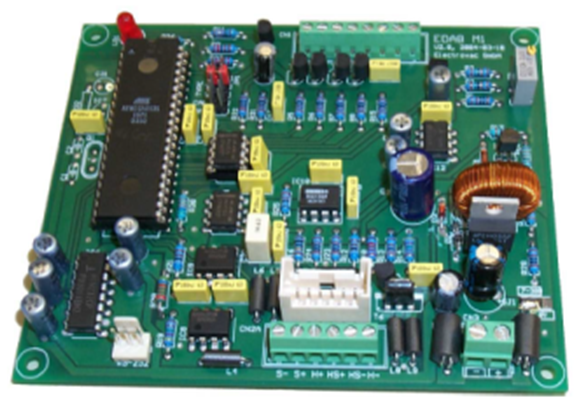

2、EDAB板子

輸入：

7-30 VDC 或6 VDC(可選)

功耗：

功耗大約是2.5 – 3.0瓦特

輸出：

①線性輸出信號 0–5 V DC (利用可選軟件可調節更低的輸出電壓)

②4個可編程的報警閾值 (利用可選軟件可進行編程)
